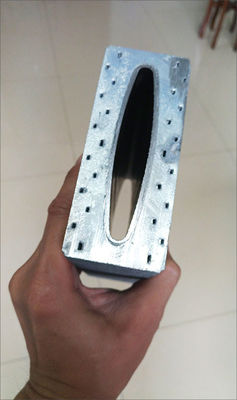

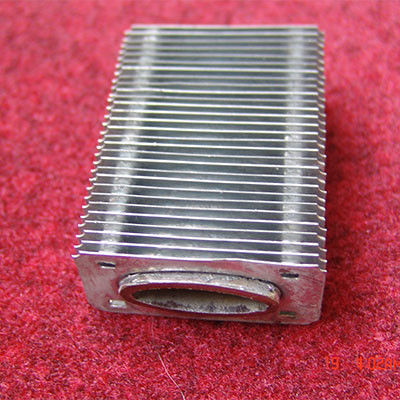

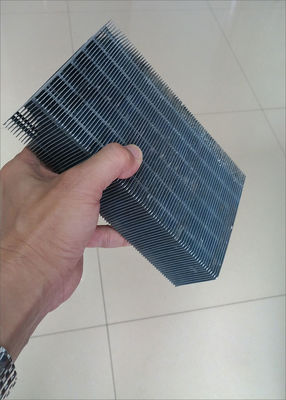

De elliptische Buizen van de Type vlak Spiraalvormige Finned 2mm Warmtewisselaar

Productomschrijving

Finned Buizen Elliptische Type Vlakke Spiraalvormige Finned Buis van de BuisWarmtewisselaar
De elliptische die finned buis [1] is een element van de hitteuitwisseling uit een elliptische buis van de basisbuis en buitenvinnen wordt samengesteld. De gemeenschappelijke zijn elliptische rechthoekige finned buizen, elliptische elliptische finned buizen, elliptische ronde finned buizen, etc. spiraalsgewijs bewegen elliptische vlakke buizen, elliptische h-Vormige finned buizen. De ovale finned buizen krijgen aandacht toe te schrijven aan hun superieure prestaties aan ronde finned buizen. Momenteel, zijn de elliptische finned buizen wijd gebruikt op industriële gebieden zoals ethyleen en olieraffinage. De elliptische finned buis wordt gebruikt als de uitwisselingselement van de hoog rendementhitte in het materiaal van de hitteuitwisseling. De kleine stroomweerstand buiten de buis en de hoge efficiency van de hitteuitwisseling maken het materiaal van de hitteuitwisseling compact, lichtgewicht, efficiënt en verkleind. Hoewel vele resultaten in hun onderzoek zijn bereikt, er nog heel wat uit te voeren onderzoekswerk is.

Buislengte: Door Klant

De Dimensie van de buisdwarsdoorsnede: 36 X 14 (mm X mm)

De Dikte van de buismuur: 2 mm

De Dwarsdoorsnededimensie van de vinbuis: 55 X 26 (mm X mm)

De Dikte van de vinbasis: 0,3 mm

Vinhoogte: 2,4 mm (416 Fin/m)

Buismateriaal: 10 # (de Buis van China)

Vinmateriaal: SPCC

Eigenschap:

(1) vergeleken met rond-buis finned buizen, zijn de elliptische finned buizen gemakkelijker om compacte lay-out te bereiken, die het totale volume van de volledige warmtewisselaar vermindert, daardoor verminderend de voetafdruk.
(2) wegens de vormkenmerken van de elliptische finned buis, is de lucht zijweerstand klein, en de coëfficiënt van de hitteoverdracht tussen de vloeistoffen wordt verhoogd; de thermische weerstand in de buis is vrij klein, wat de hitteoverdracht van de vloeistof in de buis verhoogt.
(3) het gebied van de hitteoverdracht van een elliptische finned buis is groter dan dat van een ronde buis met hetzelfde gebied in dwarsdoorsnede. Dit is omdat de periferie van de hitteoverdracht van de elliptische buis onder hetzelfde gebied in dwarsdoorsnede vrij lang is.
(4) de het meest meestal gebruikte elliptische vinbuis is rechthoekige staalvin, die met hoge weerstand heeft, en de basisbuis is niet geschikt om in de winter te bevriezen en te barsten en heeft een lange levensduur.
(5) aangezien de elliptische finned buis kan steviger worden geschikt, heeft de voorrij van buizen een grotere invloed op de achterrij. Vin het uit elkaar plaatsen van de achterrij van buizen kan worden verhoogd om de stroomweerstand buiten de buis te verminderen, maar het aantal buisrijen niet moeten zou te groot zijn.
