De hydraulische/Pneumatische van het Staalbuizen van de Cilinderprecisie Naadloze 80mm Ronde Vorm

Basisinformatie
Plaats van herkomst: China
Merknaam: Torich
Certificering: ISO9001
Modelnummer: GB/T8713-1988
Min. bestelaantal: 1000kg
Prijs: 1000-1800 USD/TON
Verpakking Details: In bundels in houten doos
Levertijd: 3-4 weken
Betalingscondities: D/A
Levering vermogen: 10000tons per jaar
Gedetailleerde informatie
Hoog licht:

de pijp van het precisiestaal

,

precisienaadloze buis


Productomschrijving

GB/T8713-1988 Naadloze het Staalbuis van identiteitskaart van de hydraulische en Puematic-Cilinderprecisie

Precisie in het Staalpijp van Diametersamless voor Vloeibare Machtscilinder vanaf standaardgb T8713-88



Leveringsvoorwaarde: Koude die/hard Koude het werken/Zachte Annealing.or andere behandeling werken

Cilinderbuizen Matarial: 10 20 35 45 16Mn die u standardGB699-88 kunt volgen om de Chemische component en de Mechanische eigenschappen te controleren.



  GEWICHT

Identiteitskaart



1.5 2.0 2.5 3.0 3.5 5.0 6.0 7.5 10.0 12.5 15.0 20.0
OD
25 28     31   35   40
32 35 36   38   42   47
40     45 46   50   55
50     55 56   60   65 70 75
63     68 69   73 75 78 83 88
80     85 86   90 92 95 100 105 110
100     105 106   110 112 115 120 125 130
125         132 135 137 140 145 150 155 165
160         165 170   175 180 185 190 200
200           210   215 220 225 230 240





OD tolerantie

OD/mm Tolerance/mm OD/mm Tolerance/mm
>0~30 ±0.10 >140~150 ±0.75
>30~40 ±0.15 >150~160 ±0.80
>40~50 ±0.20 >160~170 ±0.85
>50~60 ±0.25 >170~180 ±0.90
>60~70 ±0.30 >180~190 ±0.95
>70~80 ±0.35 >190~200 ±1.00
>80~90 ±0.40 >200~2l0 ±1.05
>90~100 ±0.45 >210~220 ±1.10
>100~120 ±0.50 >220~230 ±1.15
>120~140 ±0.65 >230~240 ±1.20



   Identiteitskaart-tolerantie

ID/mm Tolerance/μm
H8 H9 H10
>3~6 +18 0 +30 0 +48 0
>6~10 +22 0 +36 0 +56 0
>10~18 +27 0 +43 0 +70 0
>18~30 +33 0 +52 0 +84 0
>30~50 +39 0 +62 0 +100 0
>50~80 +46 0 +74 0 +120 0
>80~120 +54 0 +87 0 +140 0
>120~180 +63 0 +100 0 +160 0
>180~250 +72 0 +115 0 +185 0





Het buigen:

Een klasse: 0.3:1000

B klasse: 1.0:1000

C klasse: 1.5:1000



Toepassing: Hydraulische en pneumatische Cilinder.

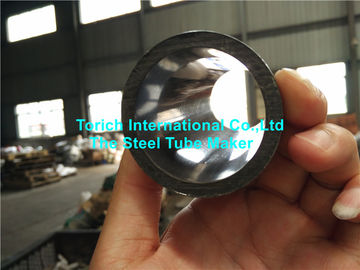

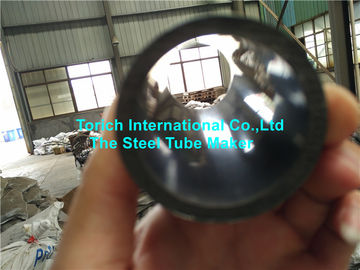

De hydraulische/Pneumatische van het Staalbuizen van de Cilinderprecisie Naadloze 80mm Ronde Vorm 0 De hydraulische/Pneumatische van het Staalbuizen van de Cilinderprecisie Naadloze 80mm Ronde Vorm 1



De hydraulische/Pneumatische van het Staalbuizen van de Cilinderprecisie Naadloze 80mm Ronde Vorm 2 De hydraulische/Pneumatische van het Staalbuizen van de Cilinderprecisie Naadloze 80mm Ronde Vorm 3
