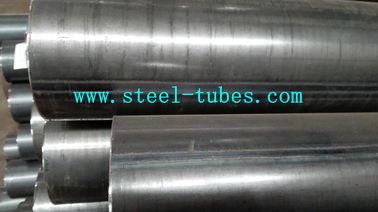

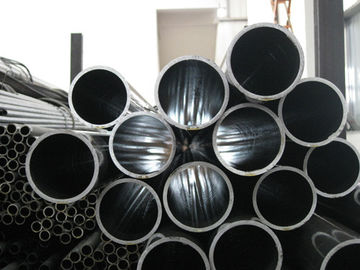

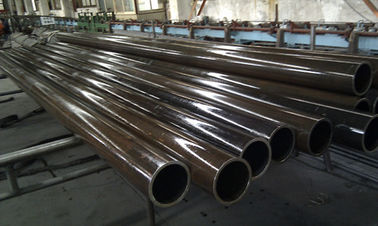

DOM van oliecilinders het Koolstofstaal van het Staalbuizenstelsel Over een Doornpijp die wordt getrokken

Productomschrijving

En10305-2 DOM Staalbuizenstelsel voor Oliecilinders E155 E195 E235 E275 E355





En10305-2 de gelaste Buizen van het Precisie Koudgetrokken Staal
Toepassingen:

voor de Autoindustrie

voor machinesgebruik

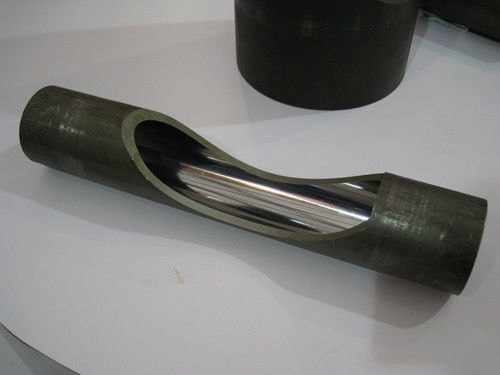

De Buis van de oliecilinder

Motorcyleschokbreker
Autoschokbreker innder cilinder

Telescopische Cilinders


Groottewaaier: O.D.: 6350mm W.T.: 135mm L: max12000mm



Staalkwaliteit:

 E155, E195, E235, E275, E355.



Staalkwaliteit en Chemische Samenstellingen

Staalkwaliteit		C	Si	Mn	P	S
Staalnaam	Staalaantal	maximum	maximum	maximum	maximum	maximum
E155	1.0033	0,11	0,35	0,70	0,025	0,025
E195	1.0034	0,15	0,35	0,70	0,025	0,025
E235	1.0308	0,17	0,35	1.20	0,025	0,025
E275	1.0225	0,21	0,35	1.40	0,025	0,025
E355	1.0580	0,22	0,35	1.60	0,025	0,025



Thermische behandelingsmethode:

+Cc, +LCc, +SR, +Ad, +N

Nota: De speciale staalkwaliteit is ook beschikbaar, volgens klantenverzoek.

Gelieve te specificeren de staalkwaliteit en de thermische behandeling mothod wanneer het verzenden van het onderzoek!



Voor Toepassing van:







Testmethodes:

Trektest



Het afvlakken van test



Afwijkings uitbreidende test



Dimensionale inspectie



Ruwheidsmeting



Visueel onderzoek



Hetvernietigende testen

a. Test voor longitudinale onvolmaaktheden

-  Wervelstroomtest - en10246-3, niveau E3

-  het ultrasone testen - en10246-7, niveau U3



b. Lek-strakheid

-  Het niet destructieve testen voor controle van lek-strakheid zal overeenkomstig en10246-1 worden uitgevoerd





EN10305 bestaat uit de volgende Delen in het kader van de algemene titel „Staalbuizen voor precisietoepassingen - Technische leveringsvoorwaarden“



Deel 1:  Naadloze Koudgetrokken Buizen



Deel 2:  Gelaste Koudgetrokken Buizen



Deel 3:  Gelaste Koude Gerangschikte Buizen



Deel 4:  Naadloze Koudgetrokken Buizen voor Hydraulische en Pneumatische Machtssystemen



Deel 5:  Gelast en de Koude rangschikte Vierkante en Rechthoekige Buizen



Deel 6:  Gelaste Koudgetrokken Buizen voor Hydraulische en Pneumatische Machtssystemen



Verwijzingen naar normen:



En10002-1, Metaalmaterialen - het Trek Testen - Deel 1: Methode van test bij omgevingstemperatuur



EN10020, Definitie en classificatie van rangen van staal



EN10021, Algemene technische afleveringsvoorwaarden voor staal en ijzerproducten



En10027-1, Benoemingssystemen voor staal - Deel 1: Staalnamen, belangrijkste symbolen



En10027-2, Benoemingssystemen voor staal - Deel 2: Numerieke systemen



EN10052, Woordenschat van thermische behandelingstermijnen voor ijzerhoudende producten.



EN10204, Metaalproducten - Types van inspectiedocumenten



EN10233, Metaalmaterialen die - Buis - Test afvlakken



EN10234, Metaalmaterialen - Buis - Afwijkings uitbreidende test



En10246-1, het Niet destructieve testen van staalbuizen - Deel 1:  Het automatische elektromagnetische testen van naadloze en gelaste (behalve ondergedompeld boog-gelast) ferromagnetische staalbuizen voor controle van hydraulische lek-strakheid



En10246-3, het Niet destructieve testen van staalbuizen - Deel 3: Het automatische wervelstroom testen van naadloze en gelaste (behalve ondergedompeld boog-gelast) staalbuizen voor opsporing van onvolmaaktheden



En10246-5, het Niet destructieve testen van staalbuizen - Deel 5: Automatische volledige randmagneticsomvormer/stroomlekkage het testen van naadloze en gelaste (behalve ondergedompeld boog-gelast) ferromagnetische staalbuizen voor de opsporing van longitudinale onvolmaaktheden



En10246-7, het Niet destructieve testen van staalbuizen - Kwalificatie en bekwaamheid van niveau 1 en 2 niet destructieve testende personeel.



ENGELSE ISO377, Staal en Staalproducten - Plaats en voorbereiding van steekproeven en teststukken voor het mechanische testen (ISO-377:1997)



ENGELSE ISO 2566-1, Staal - Omzetting van verlengingswaarden - Deel 1: Koolstof en Laag legeringsstaal (en102566-1: 1984)



EN 10168, Ijzer en staalproducten - Inspectiedocumenten - Lijstinformatie en beschrijving



ENV10220, Naadloze en gelaste staalbuizen - Afmetingen en massa's per eenheidslengte



EN10266, Staalbuizen, montage en structurele holle secties - Definities en symbolen voor gebruik in productnormen



ENGELSE ISO 4287, Geometrische productspecificaties (GPS) - Oppervlaktetextuur: Profielmethode - Termijnen, definitie en oppervlaktetextuurparameters (ISO-4287:1997)
