DIN 2393 St37-2 Gelast stalen buis Precision koud getrokken Gelast stalen buis Voor mouw
Contact Persoon : Richard SHEN
Telefoonnummer : +86-13736164628
WhatsApp : +8613736164628
| Min. bestelaantal : | 5 ton | Prijs : | 500-1200 USD/ton |
|---|---|---|---|
| Verpakking Details : | verpakking in houten dozen of in hexagonale bundels | Levertijd : | 35 dagen |
| Betalingscondities : | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram | Levering vermogen : | 20000 T/Year |
| Plaats van herkomst: | China | Merknaam: | torich |
|---|---|---|---|
| Certificering: | ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV | Modelnummer: | GB/T13793 |
|
Gedetailleerde informatie |
|||
| naam: | Het Staalpijpen van GB/T13793 10#15# met een longitudinale Elektrische Weerstandslas | Techniek: | HFRW |
|---|---|---|---|
| oppervlak: | geoli?d | Leveringsvoorwaarde: | thermische behandeling |
| Gebruik: | Bouwstructuur, Vloeibaar Vervoer | Lengte: | 412m |
| OD: | 5711mm | GEWICHT: | 0.550mm |
| Hoog licht: | gelaste stalen buis,het buizenstelsel van het lassenstaal |
||
Productomschrijving

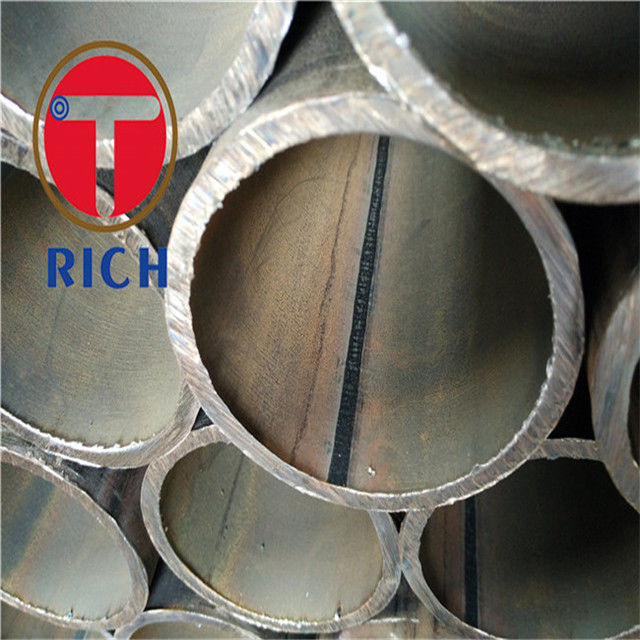

Productnaam: Materiële 10#15#20# Q195 215A 235A het Staalpijpen van TORICH GB/T13793 met een longitudinale Elektrische Weerstandslas
Norm: GB/T13793
Groottewaaier: OD: 5711mm GEWICHT: 0.550mm Lengte: 412mm of volgens de de daadwerkelijke toepassing en productie van klanten.
Toepassing: Bouwstructuur, Vloeibaar Vervoer
Staalkwaliteit: 10# 15# 20# Q195/Q235/Q345/Q390/Q420
Technologie: HFRW
Kenmerk:
Goede concentriciteit
Goede oppervlaktekwaliteit
Goede OD en identiteitskaart-tolerantie
Hoge Precisie
Stabiele kwaliteit
Vlotte Ruwheid
TORICH-KWALITEITSBORGING
Lijst 1 Tolerantie van Buitendiametereenheid: mm
| Buitendiameter (D) | Algemene Precesion (PD.A) a | Hogere Precisie (PD.B) | Hoge Precisie (PD.C) |
| 5-20 | ±0.30 | ±0.15 | ±0.05 |
| ﹥20-35 | ±0.40 | ±0.20 | ±0.10 |
| >35-50 | ±0.50 | ±0.25 | ±0.15 |
| >50-80 | ±1%D | ±0.35 | ±0.25 |
| >80-114.3 | ±0.60 | ±0.40 | |
| >114.3-168.3 | ±0.70 | ±0.50 | |
| >168.3-219.1 | ±0.80 | ±0.60 | |
| >219.1-711 | ±0.75%D | ±0.5%D | |
| om voor staalpijp voor rol van riemtransportband van toepassing te zijn niet | |||
Lijst 2 Tolerantie van de Eenheid van de Muurdikte: mm
| Muurdikte (t) | Algemene Precesion (PD.A) a | Hogere Precisie (PD.B) | Hoge Precisie (PD.C) | Niet-uniforme MuurdikteB |
| 0.50-0.70 | ±0.10 | ±0.04 | ±0.03 | ≤7.5%t |
| >0.70-1.0 | ±0.05 | ±0.04 | ||
| >1.0-1.5 | ±0.06 | ±0.05 | ||
| >1.5-2.5 | ±10%t | ±0.12 | ±0.06 | |
| >2.5-3.5 | ±0.16 | ±0.10 | ||
| >3.5-4.5 | ±0.22 | ±0.18 | ||
| >4.5-5.5 | ±0.26 | ±0.21 | ||
| >5.5 | ±7.5%t | ±5.0%t | ||
|
om voor staalpijp voor rol van riemtransportband van toepassing te zijn niet B om voor Algemene Precesion-staalbuis van toepassing te zijn niet. De niet-uniforme Muurdikte betekent het verschil tussen maximum en minimumwaarden van gemeten muurdikte op dezelfde dwarsdoorsnede. |
||||
Lijst 3 Het Buigen van Staalbuis
| Buitendiameter (D) /mm | Buigend (mm/m), neen meer dan | ||
| Algemene Precesion (PD.A) | Hogere Precisie (PD.B) | Hoge Precisie (PD.C) | |
| >16 | 1.5 | 1.0 | 0,5 |
Lijst 4 de Hoogte van Binnenbraameenheid: mm
| Algemene Precesion | Hogere Precisie | Hoge Precisie |
|
+0.50 -0.20 |
+0.50 -0.05 |
+0.20 -0.05 |
Lijst 5 Gewichtscoëfficiënt van gegalvaniseerde staalpijp
| Muurdikte t/mm | 1.2 | .14 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| Coëfficiënt c | A | 1,106 | 1,091 | 1,085 | 1,080 | 1,071 | 1,064 | 1,058 | 1,051 | 1,045 | 1,042 | 1,040 | 1,036 |
| Coëfficiënt c | B | 1,085 | 1,073 | 1,068 | 1,064 | 1,057 | 1,051 | 1,046 | 1,041 | 1,036 | 1,034 | 1,032 | 1,029 |
| Coëfficiënt c | C | 1,064 | 1,055 | 1,051 | 1,048 | 1,042 | 1,038 | 1,035 | 1,031 | 1,027 | 1,025 | 1,022 | 1,020 |
| Muurdikte t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| Coëfficiënt c | A | 1,034 | 1,032 | 1,030 | 1,028 | 1,027 | 1,025 | 1,024 | 1,023 | 1,021 | 1,020 | 1,018 | 1,016 |
| Coëfficiënt c | B | 1,027 | 1,025 | 1,024 | 1,023 | 1,021 | 1,020 | 1,019 | 1,018 | 1,017 | 1,016 | 1,015 | 1,013 |
| Coëfficiënt c | C | 1,020 | 1,019 | 1,018 | 1,017 | 1,016 | 1,015 | 1,014 | 1,014 | 1,013 | 1,012 | 1,011 | 1,010 |
| Muurdikte t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| Coëfficiënt c | A | 1,014 | 1,013 | 1,012 | 1,011 | 1,010 | 1,010 | 1,009 | 1,008 | 1,007 | 1,006 | ||
| Coëfficiënt c | B | 1,011 | 1,010 | 1,009 | 1,008 | 1,008 | 1,008 | 1,007 | 1,006 | 1,006 | 1,005 | ||
| Coëfficiënt c | C | 1,008 | 1,008 | 1,007 | 1,006 | 1,006 | 1,006 | 1,005 | 1,005 | 1,004 | 1,004 | ||
Lijst 6 Mechnical-Eigenschappen
| Staalkwaliteit | Lagere opbrengststerkte Re1. /MPa |
Treksterkte Rm/MPa |
Verlenging A/% |
|
|
D ≤168.3mm
|
D >168.3mm | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195B | 195 | 315 | 15 | 20 |
| Q215A, Q215B | 215 | 335 | ||
| Q235A, Q235B, Q235C | 235 | 370 | ||
| Q275A, Q275B, Q275C | 275 | 410 | 13 | 18 |
| Q345A, Q345B, Q345C | 345 | 470 | ||
| Q390A, Q390B, Q390C | 390 | 490 | 19 | |
| Q420A, Q420B, Q420C | 420 | 520 | 19 | |
| Q460C, Q460D | 460 | 550 | 17 | |
Lijst 7 Gewicht van hete onderdompelings gegalvaniseerde laag
| Gewichtsklasse van gegalvaniseerde laag | Vereiste |
Het totale gewicht van zinkdeklaag per eenheidsgebied van de binnen en buitenoppervlakten /(g/㎡) niet minder dan |
| A | Binnen en buitenoppervlakte | 500 |
| B | Binnen en buitenoppervlakte | 400 |
| C | Binnen en buitenoppervlakte | 300 |
Lijst 8 Testpunten en bemonstering voor staalbuizen
| Aantal | Testpunten | Testfrequentie | Bemonsteringshoeveelheid |
| 1 | Uitsmeltingsanalyse | 1/furnace | 1 |
| 2 | Afgewerkt productanalyse | 1/furnace | 1 |
| 3 | Trektest | 1/batch | 1 |
| 4 | Las trektest | 1/batch | 1 |
| 5 | Effecttest | 1/batch | 2 groepen in een tijd, 3 steekproeven in een groep |
| 6 | Het afvlakken van test | 1/batch | 1 steekproef op 2 pijpen in elke partij |
| 7 | Buigende test | 1/batch | 1 steekproef op 2 pijpen in elke partij |
| 8 | Het flakkeren van test | 1/batch | 1 steekproef op 2 pijpen in elke partij |
| 9 | Hydraulische test | Allen | Allen |
| 10 | Het ultrasone testen | Allen | Allen |
| 11 | Wervelstroom het testen | Allen | Allen |
| 12 | De gegalvaniseerde test van de laaguniformiteit | 1/batch | 1/batch |
| 13 | Gegalvaniseerde gewichtsbepaling | 1/batch | 1/batch |
| 14 | De gegalvaniseerde test van de laagadhesie | 1/batch | 1/batch |
