Plaats van herkomst: | China |
---|---|
Merknaam: | TORICH |
Certificering: | ISO9001:2008,ISO14001:2008 |
Modelnummer: | GB/T13296 |
Min. bestelaantal: | 5T |
Prijs: | negotiable |
Verpakking Details: | verpakking in houten dozen of in hexagonale bundel |
Levertijd: | 30 dagen |
Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 50000T/year |
standaard: | ASTM, AISI, DIN, EN, GB, JIS, GB/T13296 | Modelnummer: | GB/T13296 |
---|---|---|---|
Toepassing: | Boiler en Warmtewisselaar | Dikte: | 114mm |
Buitendiameter: | 6159mm | Lengte: | 312m |
Hoog licht: | roestvrij buisstaal,de buis van het grote diameterroestvrije staal |

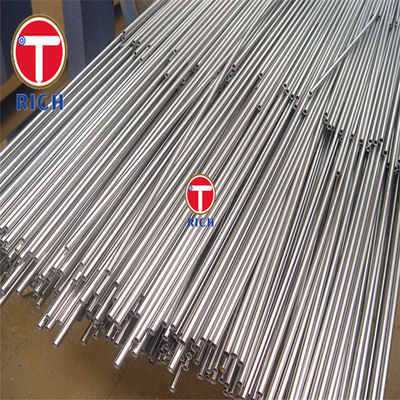

Productnaam: TORICH GB/T13296 304/316 Naadloze Roestvrij staalbuizen voor Boiler en Warmtewisselaar
Norm: GB/T13296
Groottewaaier: OD: 6159mm GEWICHT: 114mm Lengte: 312mm of volgens de de daadwerkelijke toepassing en productie van klanten.
Toepassing: voor Boiler en Warmtewisselaar
Staalkwaliteit: Tp304/316/317/321/347/904/32750/32760
Technologie: Warmgewalst, koudgetrokken, koudgewalst
Kenmerk:
Goede concentriciteit
Goede oppervlaktekwaliteit
Goede OD en identiteitskaart-tolerantie
Hoge Precisie
Stabiele kwaliteit
Vlotte Ruwheid
1 toelaatbare afwijking van buitendiameter en muurdikte
Classificatie | Nominale grootte | Toelaatbare afwijking | |
W-h | OD | ≤140 | ±1.25%D |
>140 | ±1%D | ||
S | ≤3 | -40%S | |
>3~4 | -35%S | ||
>4~5 | -33%S | ||
>5 | -28%S | ||
WC | OD | 6~30 |
+0.15 -0.20 |
>30~50 | ±0.30 | ||
>50 | ±0.75%D | ||
S | D≤38 | +20%S | |
D>38 | -22%S |
2 staalkwaliteit en chemische samenstelling
Aantal | Staalkwaliteit | Chemische Samenstelling % | ||||||||
C | Si | Mn | P | S | Ni | Cr | Mo | Ti | ||
1 | 0Cr18Ni9 | ≤0.07 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
8,00~ 1.00 |
17,00~ 19.00 |
— | — |
2 | 1Cr18Ni9 | ≤0.15 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
8,00~ 10.50 |
17,00~ 19.00 |
— | — |
3 | 1Cr19Ni9 | 0.04~0.10 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
8,00~ 12.00 |
18,00~ 20.00 |
— | — |
4 | 00Cr19Ni10 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
8,00~ 12.00 |
18,00~ 20.00 |
— | — |
5 | 0Cr18Ni10Ti | ≤0.08 | ≤1.00 | ≤3.00 | ≤0.035 | ≤0.030 |
9,00~ 12.00 |
17,00~ 19.00 |
— | ≥5C |
6 | 1Cr18Ni11Ti | 0.04~0.10 | ≤0.75 | ≤2.00 | ≤0.030 | ≤0.030 |
9,00~ 13.00 |
18,00~ 20.00 |
— |
4Xc~ 0,60 |
7 | 0Cr18Ni11Nb | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
9,00~ 13.00 |
17,00~ 20.00 |
— | — |
8 | 1Cr19Ni11Nb | 0.04~0.10 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
9,00~ 13.00 |
17,00~ 20.00 |
— | — |
9 | 0Cr17Ni12Mo2 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 |
11,00~ 14.00 |
18,00~ 20.00 |
2,00~ 3.00 |
— |
10 | 1Cr17Ni12Mo2 | 0.04~0.10 | ≤0.75 | ≤2.00 | ≤0.030 | ≤0.030 |
11.0~ 14.00 |
16,00~ 20.00 |
2,00~ 3.00 |
— |
3 geadviseerd thermische behandelingssysteem en mechanisch bezit
Aantal
|
Staalkwaliteit | Geadviseerd thermische behandelingssysteem | Mechanisch bezit | |||
Treksterkte Rm MPa |
Vereiste Treksterkte van Plastieken Rp0.2/ MPa |
Verlenging A % |
Dichtheid ρ/(kg/cm ³) |
|||
Niet minder dan | ||||||
1 | 0Cr18Ni9 | 1010℃~1150℃ | 520 | 205 | 35 | 7.93 |
2 | 1Cr18Ni9 | 1010℃~1150℃ | 520 | 205 | 35 | 7.90 |
3 | 1Cr19Ni9 | 1010℃~1150℃ | 520 | 205 | 35 | 7.93 |
4 | 00Cr19Ni10 | 1010℃~1150℃ | 480 | 175 | 35 | 7.93 |
5 | 0Cr18Ni10Ti |
920℃ ~1150℃ |
520 | 205 | 35 | 7.95 |
6 | 1Cr18Ni11Ti |
Warmgewalste ≥1095℃ Koudgewalste ≥1050℃ |
520 | 205 | 35 | 7.93 |
7 | 0Cr18Ni11Nb |
980℃ ~1150℃ |
520 | 205 | 35 | 7.98 |
8 | 1Cr19Ni11Nb |
Warmgewalste ≥1095℃ Koudgewalste ≥1050℃ |
520 | 205 | 35 | 8.00 |
9 | 0Cr17Ni12Mo2 | 1010℃~1150℃ | 520 | 205 | 35 | 7.98 |
10 | 1Cr17Ni12Mo2 | ≥1040℃ | 520 | 205 | 35 | 7.89 |
Lijst 4 Hardheid
Organisatietype | Staalkwaliteit | Hardheid | ||
HBW | HRB | HV | ||
Austenitic | 00Cr18Ni10,0Cr19Ni9N, 00Cr17Ni13Mo2,0Cr17Ni12Mo2N | ≤217 | ≤95 | ≤220 |
0Cr18Ni13Si4 | ≤207 | ≤95 | ≤218 | |
Anderen | ≤187 | 90 | 200 | |
Ferriet | 1Cr17 | ≤183 | — | — |
00Cr27Mo | ≤219 | — | — |
A.1High verstrekt de temperatuur non-proportional de eenheidsmpa N ㎜ ² van de uitbreidingssterkte
Staalkwaliteit | Temperatuur ℃ | ||||||||||
100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
1Cr18Ni9 | 171 | 155 | 144 | 136 | 128 | 124 | 119 | 116 | 111 | 106 | — |
1Cr19Ni11Nb | 239 | 227 | 216 | 207 | 200 | 195 | 191 | 190 | 189 | 188 | — |
B.2 100 MPa N ㎜ ² van de 000 Duurzame intensiteit geadviseerde gegevenseenheid van h
Staalkwaliteit | 100 de Duurzame intensiteit van 000 h | ||||||||||
Test temperature/℃ | |||||||||||
600 | 610 | 620 | 630 | 640 | 650 | 660 | 670 | 680 | 690 | 700 | |
1Cr18Ni9 | 95 | 88 | 81 | 74 | 68 | 63 | 57 | 52 | 48 | 43 | 40 |
1Cr19Ni11Nb | 132 | 121 | 110 | 100 | 91 | 82 | 74 | 66 | 60 | 54 | 48 |
